絕緣箱
絕緣系統
濕式電除塵器內煙氣流速一般為2m/s~3m/s，采用上下大小梁固定的方式，用來保證陰極線在陽極管的正中心，受氣體流動的干擾引起的震動和移位盡量小。陰極線上端固定在上部陰極小梁上，陰極小梁連接在上部陰極大梁上。陰極線下端固定在下部陰極小梁上，陰極小梁連接在下部陰極大梁上。且每根極線的張拉強度在安裝時調整一致。陰極大梁穿過塔壁600mm直徑的絕緣箱管口，吊掛在絕緣箱內部。在濕煙氣條件下，為防止煙氣中水在瓷瓶上凝結而導致爬電，保證陰極吊掛瓷瓶保持干燥，須設置熱風吹掃系統。該系統由密封風機、加熱器、閥門等組成。加熱器采用電加熱或蒸汽加熱兩種方式，通過實驗熱風溫度設定在80℃，在保證絕緣子內壁干燥的同時，不對防腐玻璃鱗片產生影響。為了用小的風量達到絕緣子干燥的目的，我們對絕緣子內部結構進行了改進，提高絕緣性能。
絕緣箱通入熱風的作用
1. 防止煙氣中的霧滴與粉塵通過絕緣子套管進入到絕緣箱內，冷凝后造成絕緣箱內腐蝕。
2. 防止?jié)駸煔膺M(jìn)入絕緣箱內，套管表面被電擊穿。
陽極大小梁
上下部陰極框架
氣體均布板

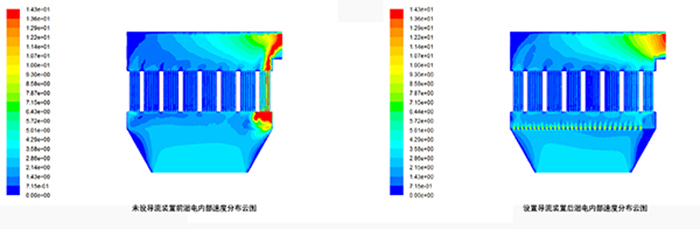

濕電除塵器內部煙氣的流場分布是影響電除塵器除塵效率的主要因素之一，通過數值模擬的方法，進行氣流分布的研究，來模擬濕電除塵器的氣流分布裝置能否滿足電場區氣流均布的要求。通過對濕電除塵器內部的氣流分布板的設計來調整煙氣的流場分布，從而能達到理想氣流分布所需的氣流分布結構，為產品設計提供依據。
